آموزش رویت مپ | رویت تاسیسات | مدلسازی واقعی‌تر قطعات تاسیسات طبق کاتالوگ با 400LOD + 10 ساعت رویت معماری

تقریبا 3 سال پیش، آموزش رویت مپ را با ورژن 2020 ضبط کردم. با وجود اینکه این آموزش جزو برترین آموزش های ما بود ولی کل ان را بعد از ورود به پروژه بیمارستان امام حسین مشهد پاک کردم. دلیل حذف شدن این اموزش به خاطر تجربه جدیدی بود که در این بیمارستان بزرگ مقیاس به دست اوردم و در آموزش جدید رویت مپ تلاش کردم طبق انچه که در دنیای واقعی اجرا میشود را به شما هم منتقل کنم.

پشتیبانی توسط مدرس

حضور دائمی شما در گروه

گارانتی 48 ساعته

دریافت آپدیت‌های رایگان

  • توضیحات
  • نظرات کاربران
  • توضیحات
  • سرفصل های دوره رویت تاسیسات
  •

    آموزش رویت مپ(تاسیسات)

      منطبق با کاتالوگ شرکت های سازنده قطعات رایج بازار ایران (ایزوپایپ ، آذین لوله ، مکش دهش)



    مشکل کمبود مدلر با مهارت رویت تاسیسات روز به روز نمایان تر می شود



       هدف آموزش رویت مپ (تاسیسات)

    و اما هدف آموزش رویت مپ (تاسیسات) ایساتیس بیم چیست؟

    آموزش کامل فمیلی سازی تاسیسات "منطبق با قطعات رایج بازار ایران" طبق کاتالوگ های تایید شده‌ی شرکت های مانند ایزو پایپ، آذین لوله و مکش دهش

    در مدلسازی BIM علاوه بر مدل کردن بخش معماری و سازه، نیازمند مدلسازی بحش تاسیسات در رویت می‌باشیم ، اولین هدف ما از مدلسازی تاسیسات در رویت پیدا کردن مشکلات، تداخلات و نواقص نقشه های سنتی دوبعدی می باشد. و پس از آن رسیدن به یک متره و برآورد دقیق براساس اقلام مصرفی در بازار در همین راستا با توجه با اینکه بیش از 70 درصد اقلام بازار در رویت موجود نمی باشند، و ما نیازمند کسب مهارت کافی برای ساخت فمیلی های آنها به صورت دقیق ، کامل و پارامتریک می باشیم.

    بر اساس این نتیجه این سه عاملِ تاثیر گذار، هدف ما از تولید کارگاه آموزشی مدلسازی تاسیسات در رویت است.

    ¤ کمبود فمیلی یا همخوان نبودن اتصالات آماده رویت نسبت به نقشه ها و اقلام رایج
    ¤ رفع تداخلات قطعات تاسیسات با یکدیگر و یاعناصر سازه‌ای مانند کانال تهویه مطبوع با تیرها
    ¤ طراحی نقشه‌های تاسیسات در اتوکد بدون متره براورد و ارایه لیست اقلام مصرفی در پروژه



       ویژگی دوره آموزش رویت مپ(تاسیسات)



    آموزش فمیلی سازی تاسیسات
    در نرم افزار رویت
    "منطبق با قطعات رایج بازار ایران"



    یادگیری رویت تاسیسات از مقدماتی تا پیشرفته بدون تهیه دوره آموزشی دیگر



    آموزش جالب انتقال قیمت قطعات تاسیسات از کاتالوگ کارخانه ایرانی به نرم افزار رویت



    آموزش ساخت فمیلی پارامتریک منطبق با کاتالوگ کارخانه ایرانی



    آموزش طبق تجربه‌های پروژه‌ مدلسازی تاسیسات استراتژیک توسط تیم ایساتیس بیم



    یادگیری کامل ابزار های مدلسازی تاسیسات از مبتدی تاحرفه ای



    یادگیری کامل انواع اتصالات اعم از زانویی سه راهی، تبدیل و ... در سیستم کانال کشی



    مدلسازی اتصالات رایج ایرانی در سیستم لوله کشی 3 لایه 5 لایه و PVC (پارامتریک)



    یادگیری کامل تحلیلِ و تفکیک کردن سیستم تهویه در رویت تاسیسات



    آموزش تحلیل صحیح نیازهای نقشه تاسیسات و ساخت Project Browser انحصاری برای آن



    یادگیری حرفه ای تنظیمات ،Subdiscipline Filter ،View Template و ... در رویت



    یادگیری کامل تنظیمات فمیلی ویژه بخش تاسیسات در این دوره



    آموزش کامل
    "سیستم حرارتی و برودتی "
    بدون استفاده از فمیلی های پیش فرض رویت و جایگزینی به صورت کاملا پارامتریک



    آموزش کامل
    "سیستم آبرسانی"
    بدون استفاده از فمیلی های پیش فرض رویت و جایگزینی به صورت کاملا پارامتریک



    آموزش کامل
    "سیستم فاضلاب"
    بدون استفاده از فمیلی های پیش فرض رویت و جایگزینی به صورت کاملا پارامتریک



    یادگیری تکنیک وارد کردن اطلاعات دروی حرارتی ضریب u قطعات در رویت تاسیسات



    آموزش جالب محاسبات بار گرمایش و سرمایش منطبق بر داده های درویی حرارتی قطعات در رویت مپ



    آموزش مدلسازی آسان عناصر سخت مانند سینی کابل در نقشه های برق در رویت مپ



    آموزش کامل ترسیم مدار سیم کشی و جانمایی کلید، پریز ، روشنایی و تابلوی برق در
    رویت مپ



    مدلسازی کامل لوله‌ی برق و متره و براورد آن در دوره رویت مپ ایساتیس بیم



    آموزش تکنیک هایی مدیریت قطعات تاسیسات بر اساس موجودی بازار



    آموزش کنترل سیستم های آب و فاضلاب و پیدا کردن نقطه باز مسیر در رویت مپ



    آموزش کامل تنظیمات قدرتمند lookup Table (تکنیک ارتباط هوشمند اکسل با نرم افزار رویت )



    آموزش خلق ساپورت لوله وکانال به روش سنتی و استفاده‌ی کاربردی از داینامو در جانمایی آنها



    یادگیری جالب سایزگذاری اتوماتیک کانال و لوله بر اساس پارامتر های تاثیر گذار در سایز



    ترکیب تمامی فمیلی های آبرسانی و فاضلاب در سیستم نهایی و ایجاد سیستم آنها



    آموزش شیت بندی و اندازه گذاری

    در دوره آموزش رویت مپ (تاسیسات)















       معرفی کارگاه آموزشی مدلسازی تاسیسات در رویت

    ¤  HVAC | کانال کشی تهویه مطبوع در رویت مپ(تاسیسات)

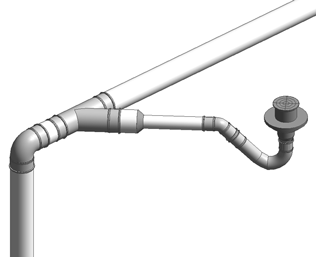

    ¤  Piping Plumbing | مدلسازی سیستم آب و فاضلاب در رویت مپ(تاسیسات)

    ¤  Electrical | مدلسازی الکتریکال در رویت مپ(تاسیسات)



       HVAC | کانال کشی تهویه مطبوع

    این فناوری به معنای «گرمایش، تهویه، و تهویه مطبوع» که یکی از مهمترین عواملِ توزیع هوای مناسب و با کیفیت در ساختمان است.
    بنابراین برای گردش هوای ساختمان و جلوگیری از راکد شدن هوا نیاز است از زیر سقف های طبقات برای عبور کانال های حجیم جهت تهویه هوا استفاده کنیم.
    براساس این نتیجه سیستم مدلسازی کانال کشی در رویت تاسیسات، به دو دلیل دارای اهمیت می‌شود:

    1-عملکرد سیستم: تهویه، تهویه مطبوع، گرمایش
    2-حجم فیزیکی : توزیع کانالهای فراوان در زیر سقف که ممکن از باعث تداخل با سازه شود.





    با توجه به اهمیت تهویه مطبوع و توزیع آن در فضای داخلی، عدم توجه به مدلسازی کانال ها  باعث بروز تداخلات احتمالی انها با عناصر سازی میشود که موجب تخریب بخشی از عناصر سازه یا معماری که نهایتا باعث خسارت مالی به کارفرما و زخمی شدن پیکره ساختمان می‌شود و عملکرد آن را در مواجه با شرایط بحرانی به خطر میندازد

    حالا از شما به عنوان نیروی متخصص انتظار میرود با مهارت بالا  قبل از بروز مشکل در ساختمان  علاوه بر رفع تداخل، تمامی اتصالات را طبق :

    1- قطعات و علایم نقشه های رایج در ایران
    2-اتصالات استاندارد رایج در کشورهای صنعتی

    به آسانی مدلسازی و آنها در پروژه جایگزین نمونه های پیش فرض رویت کنید .

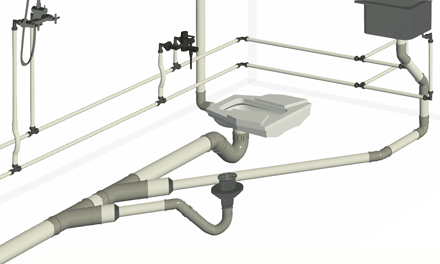

       Piping Plumbing | مدلسازی سیستم آب و فاضلاب

    این سیستم به دو بخش تقسیم می‌شود :

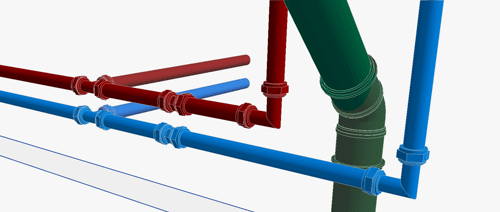

    1- سیستم لوله کشی آب در رویت مپ(تاسیسات)
    2- سیستم لوله کشی فاضلاب در رویت مپ(تاسیسات)


    1- سیستم لوله کشی آب :

    اهمیت مدلسازی سیستم لوله کشی در نرم افزار رویت، برآورد لیست کاملی از اقلام تاسیساتی برای تهیه دقیق مصالح مصرفی توسط مدلر برای کارفرمای پروزه است .و بعد از آن رفع تداخلات احتمالی با دیگر عناصر در اولویت بعدی قرار دارد.
    در آموزش رویت تاسیسات شما یاد میگیرید، سیستم آبرسانی و اتصالات  را بر اساس کاتالوگ برند ترین شرکت های سازنده ایرانی به اسانی مدلسازی کنید و علاوه بر این، متره براورد کاملی از اقلام مصرفی را به کارفرما تحویل بدید.

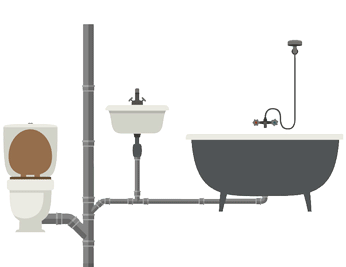

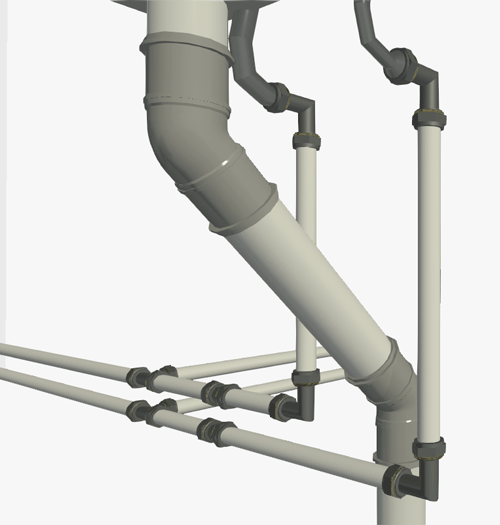

    2- سیستم لوله کشی فاضلاب :

    مدلسازی سیستم فاضلاب در رویت تاسیسات به دو دلیل اهمیت دارد :

    1-رفع تداخلات احتمالی با دیگر عناصر در رویت، به دلیل فرم فیزیکی حجیم و جاگیر بودن این سیستم
    2-تهیه متره و براورد اقلام مصرفی در پروژه به کمک رویت

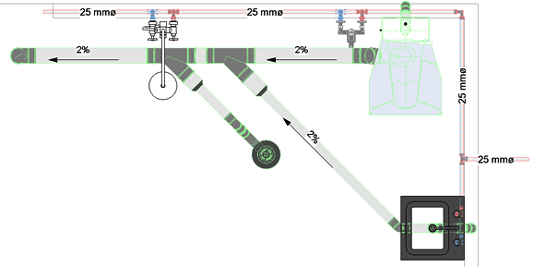

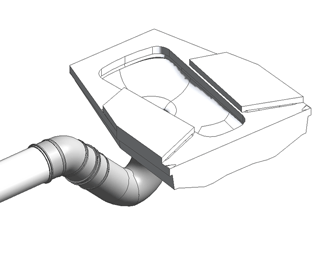

    در این کارگاه علاوه بر تکینیک‌های رفع تداخل لوله ها، مدلسازی کامل دقیق اتصالات رایج بازار ایران، شیبدار شدن لوله‌های افقی و نحوه قرارگیری اتصالات در ارتفاع  را به همراه ترفند های مدلسازی و نحوه قرار گیری آنها را یادمیگیرید.





       Electrical | مدلسازی الکتریکال

     بر اساس شیوه‌های مدلسازی سیستم الکتریکال در رویت این کارگاه را به 3 بخش تقسیم می‌کنیم :

    1_ ترسیم تمام مسیرهای سیم کشی به همراه داده و پارامترهای پرکاربرد
    2_ مدلسازی قطعات دارای فرم فیزیکی جاگیر و بحران ساز
    3_ جانمایی صحیح اقلام الکتریکی در دیوار و سقف


    1_ ترسیم تمام مسیرهای سیم کشی به همراه داده و پارامترهای پرکاربرد
    ترسیم تمامی مسیر های سیم کشی و بررسی تمامی تنظیمات تخصصی آن که دارای داده های تخصصی و پارامتر های پرکاربرد هستند.

    2- مدلسازی کامل قطعاتی که داری فرم فیزیکی جاگیر و بحران ساز هستند.
    مانند سینی کابل که معمولا در تداخلات با اتصالات سازه و عناصر مشکلات زیادی ایجاد مکنند و رفع انها جزو مهارتی ایست که در این کارگاه یادمیگیرید.
    یا مدلسازی لوله های برق که اهمیت متره کردن آن از رفع تداخل گیری با عناصر سازه ای یا معماری بیشتر است و حالا یاد میگیرید برای ارایه لیست کاملی از اقلام مصرفی در این بخش را چگونه متره براورد کنید و لیست را به کارفرما تحویل دهید.
    علاوه بر مدلسازی عناصر بحران ساز و مسیر سیم کشی ها, جانمایی انها را هم یاد میگیرید .

    3-در این کارگاه جانمایی صحیح اقلام مصرفی در دیوار و سقف را با بررسی ارتفاع مناسب نسبت به کف معماری را بررسی و یادمی‌گیرید
    اقلامی مانند: تابلو برق، کلیدپریز، روشنایی هایی دیواری و آویز ها و ...
    حالا علاوه بر محل قرار گیری صحیح انها، متره براورد دقیق این اقلام مصرفی را هم آموزش می‌بینید .
    بر اساس این نتیجه جانمایی انها بدون ارایه لیست براورد اقلام از کیفیت مدلسازی شما کاسته خواهد شد که به شما یاد میدیم متره براورد دقیقی از انها تهیه نماید.

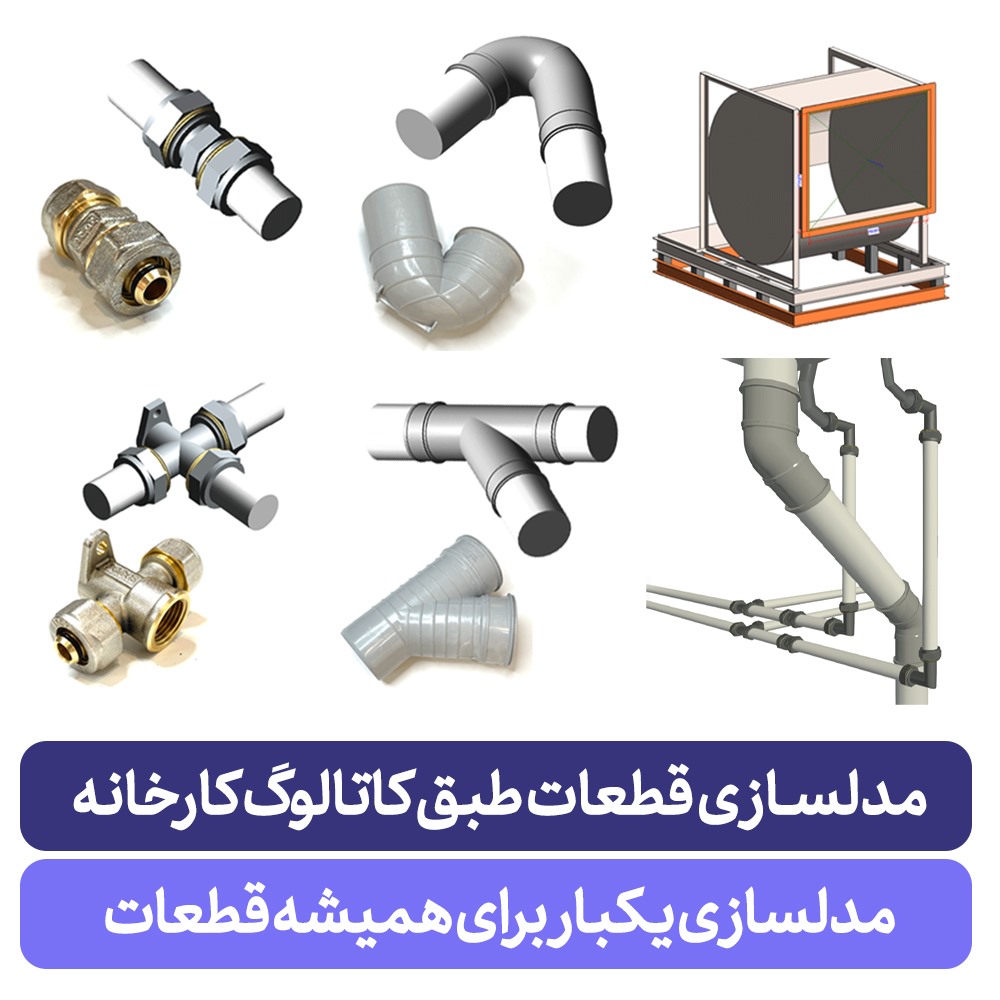

       پکیج آموزش رویت مپ(تاسیسات)

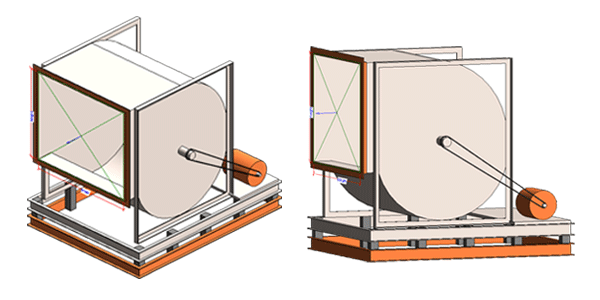

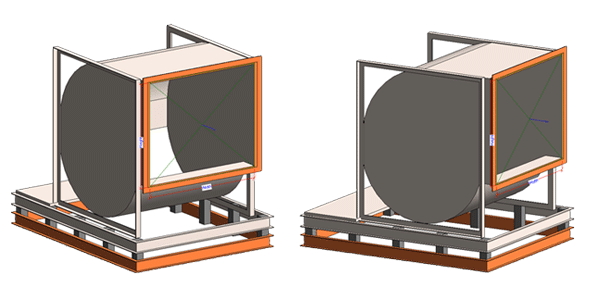

    ساخت یک نمونه از فمیلی های مکانیک (اگزاست فن) از شرکت مکش دهش

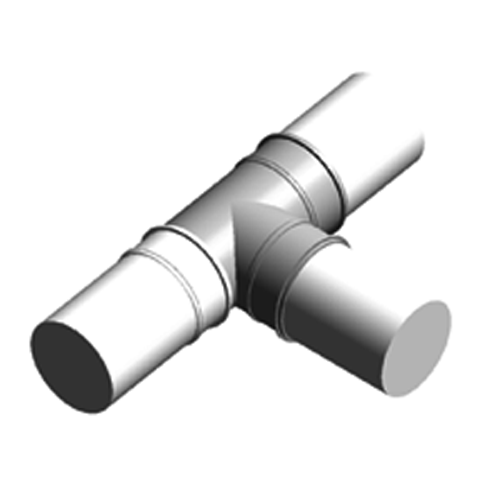

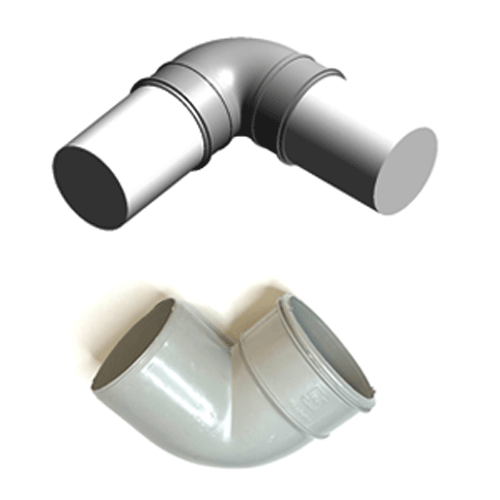

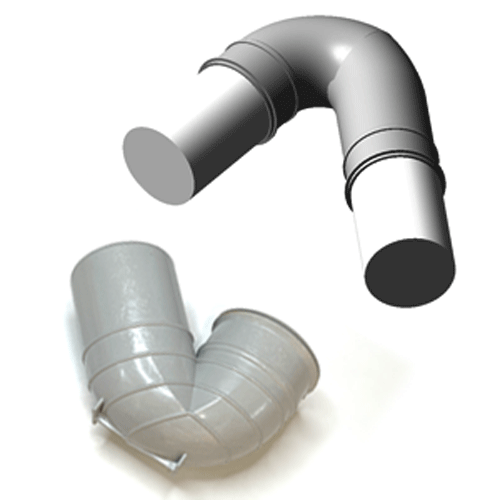

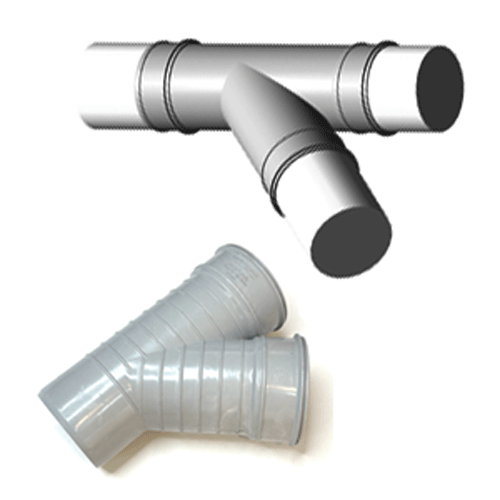

     ساخت اتصالات رایج لوله های PVC در بازار ایران

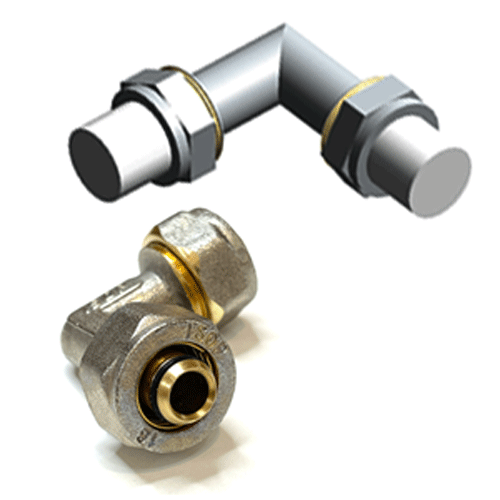

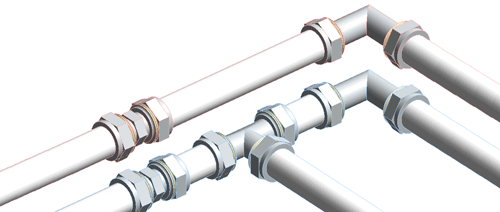

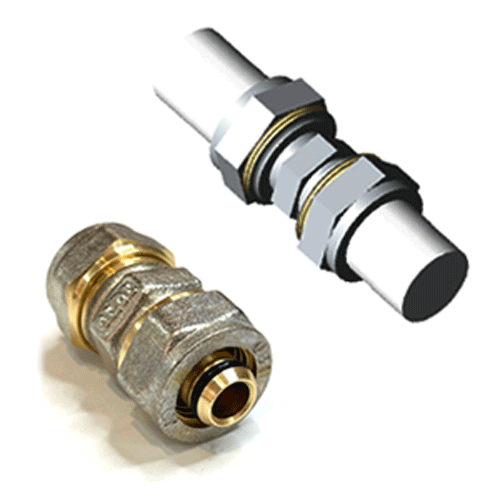

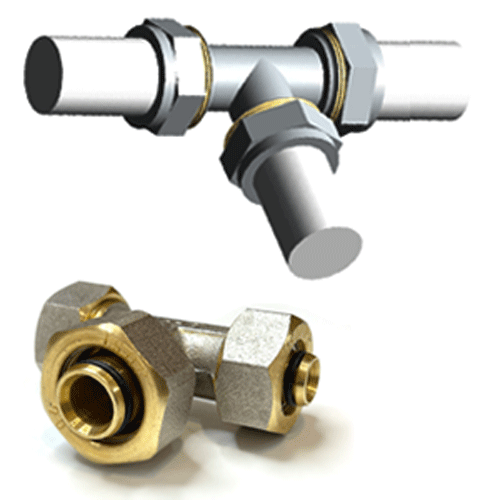

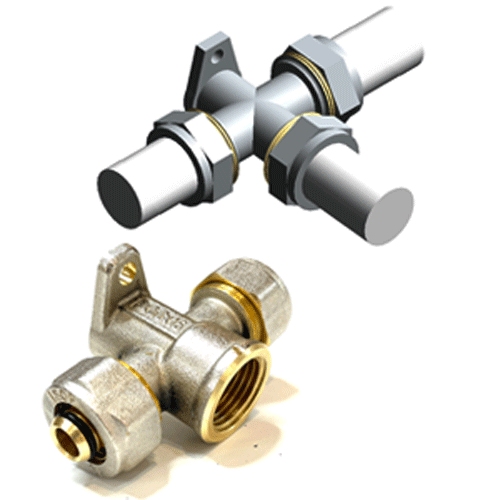

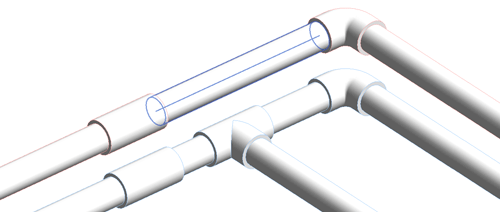

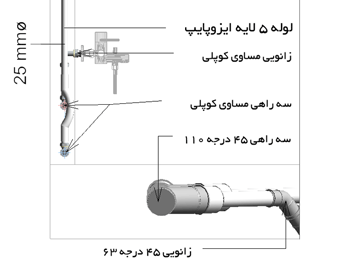

     ساخت اتصالات رایج لوله های پنج لایه از شرکت ایزوپایپ در ایران

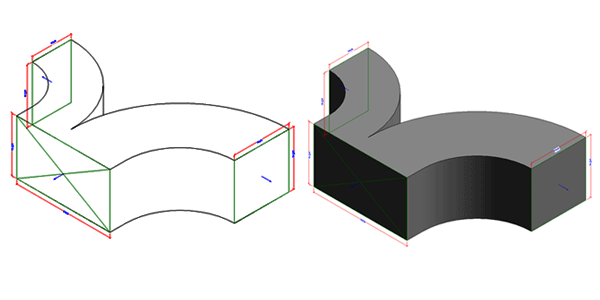

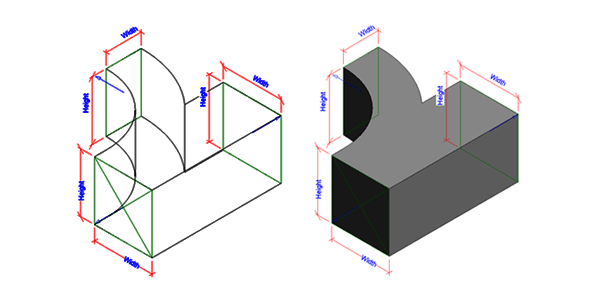

     ساخت اتصالات کانال کولر و انشعابات آن طبق نقشه های رایج





    دستاوردهای کارگاه آموزشی رویت تاسیسات

    تداخل یابی کانال‌ها، لوله های آب و فاضلاب و یادگیری رفع چالش تداخلات در پروژه در رویت
    علاوه‌بر مدلسازی کامل فمیلی‌های تاسیساتی، جایگزین اتوماتیک آنها با فمیلی‌های آماده‌ی رویت
    تهیه جدول کامل متره براورد اقلام مصرفی در پروژه به اضافه انتقال اطلاعاتی چون نام شرکت، قیمت ،سایز، تعداد مصرفی، نوع مدل و ...
