ترسیم پله د رویت

ترسیم پله د رویت

02/19/1400

اهمیت‌‌‌‌ ‌‌‌‌پله در ساختمان


پله از جمله اجزای اصلی تمامی پروژه‌های ساختمانی اعم : اسکلت فلزی و اسکلت بتنی به شمار میره که
با توجه به پیچیدگی ساختاری ساختمان نیازمند دقت و توجه بیشتری در طراحی و اجرا است
‌‌‌‌
پله نه تنها در پلان معماری اهمیت ویژه ای دارد بلکه در طراحی داخلی ساختمان هم مورد توجه قرار گرفته و برای آن از متریال ساختمانی مرغوب جهت پایداری و جلب توجه و ... استفاده میشود
‌‌‌‌

در این اموزش یاد خواهید گرفت چگونه پله " بتنی "را با بالاترین جزییات در رویت فاز دو کنید
‌‌‌‌
همچنین با تنظیمات پله استاندارد مطابق با آیین نامه مقررات ملی ساختمان آشنا خواهید شد که بتوانید به شکل صحیح پله را در رویت ترسیم نمایید.

یک نکته سریع برای ساخت متریال حرفه ای در Revit

کته جدید فاز2 دیوار در Revit

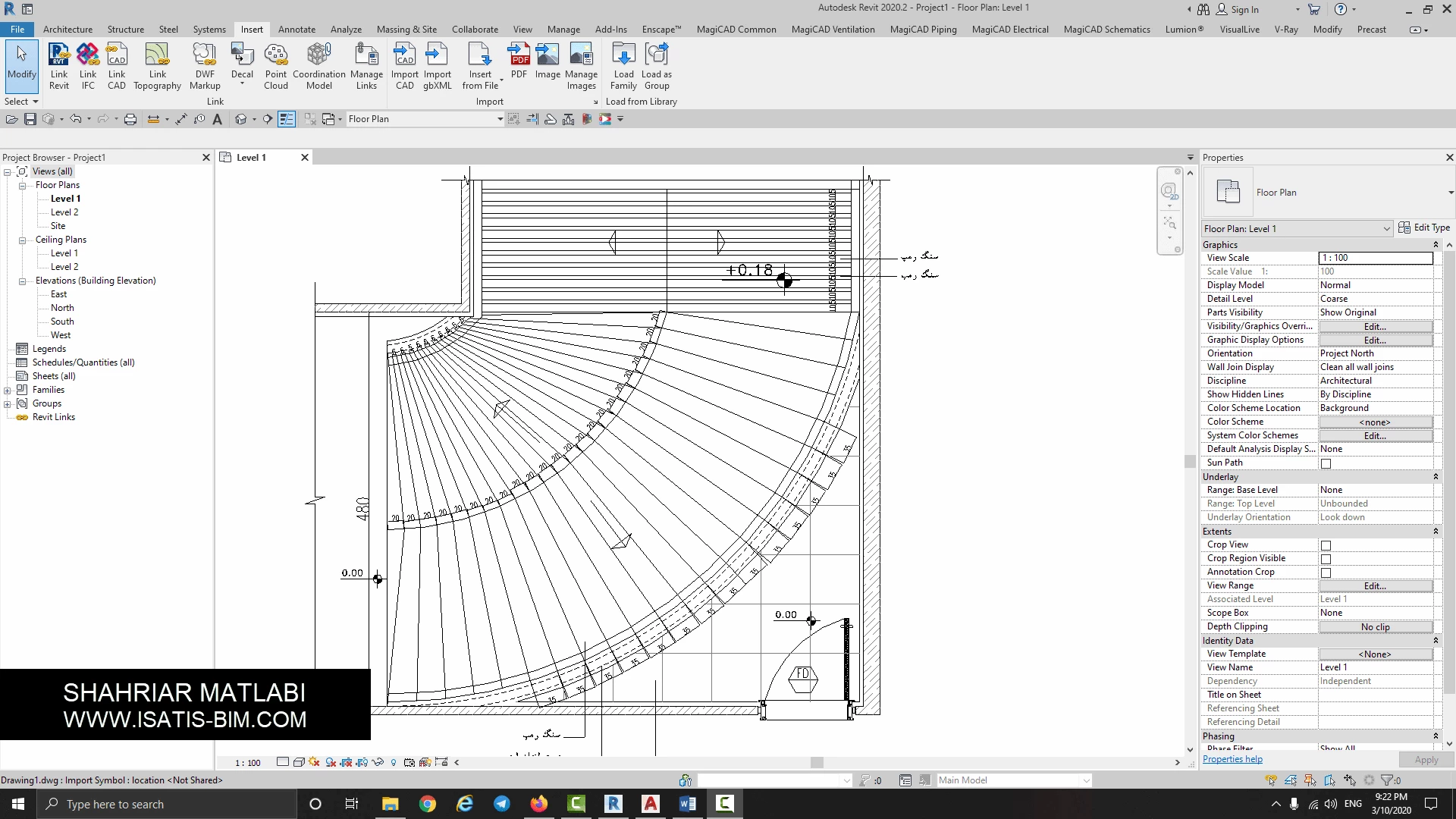

ترسیم پله فاز2 در رویت


احتمالا همگی تا به امروز دغدغه مدلسازی اصولی و فاز2 ترسیم پله در رویت را داشته اید. در این آموزش به شما آموزش داده خواهد شد تا برای همیشه از شر این مشکل و دغدغه رهایی یابید. در این بخش به ترسیم پله در نرم افزار رویت با جزییات بالا و اجرایی پرداخته ایم. در گام اول پله به دو بخش سازه ای و معماری تقسیم می شود ، بخش سازه پله معمولا یا بتنی و یا فولادی بوده و بخش فولادی شامل شمشیری پله و ترسیمات فلزی می باشد (پله فولادی به همراه ترسیم شمشیری و جزییات فلزی در پکیج رویت معماری به طور مفصل تدریس شده است.) در این آمورش به ترسیم یک پله بتنی در رویت پرداخته ایم.

نکاتی که باید در ترسیم پله به آن توجه کنیم:

پیشانی پله یا ارتفاع پله طبق آیین نامه حداقل 17 و حداکثر 19 سانتی متر می باشد.

عمق کف پله معمولا 30 سانتی متر می باشد. عرض پله باید حداقل 110 سانتی متر باشد. ( اگر مطمئن باشیم تعداد نفرات ساکن در یک ساختمان کمتر از 50 نفر می باشد این عرض پله به 90 متر می تواند تغییر یابد.)

عرض پاگرد پله باید حداقل 110 سانتی متر باشد.

نکته مهم : جمع دو کف پله و یک پیشانی پله باید بین 63 تا 65 باشد.

توجه : پله بتنی در یک فایل پروژه اجرایی ابتدا باید بخش سازه ای آن در تمپلیت سازه رویت ترسیم شود و سپس در فایل معماری لینک شده و در تمپلیت معماری به ترسیم بخش های معماری مانند متریال دهی ، نازک کاری و ترسیم جزییاتی چون آبچکان پله و هم چنین شماره گذاری می پردازیم .

آیا می دانید که در نرم افزار رویت می توان برای آبچکان مقطع طراحی نمود و برروی پله مورد نظر اعمال کرد؟

آموزش حرفه ای رویت معماری 2022

سوال از پله در رویت


و اما سوال ما از شما ؟

چگونه می توان کات مارک پله (علامت برش پله در پلان) را جابجا نمود؟



هم اکنون فیلم آموزش ترسیم پبه با جزییات فاز2 در رویت را مشاهده نمایید.
