ایجاد دید انفجاری از پروژه در Autodesk Revit 2021

ایجاد دید انفجاری از پروژه در Autodesk Revit 2021

10/15/1398

یکی از تصاویر مهم در ارائه معمارانه و پرزانت های قوی ، نمایش دید انفجاری از پروژه و نحوه قرارگیری عناصر در کنار یکدیگر می باشد

برای ایجاد این منظور روش ها و نرم افزارهای مختلف زیادی وجود دارند که هر یک دارای امکانات خاص خود می باشند ، در این آموزش سعی می کنیم این فرآیند را در نرم افزار Autodesk Revit 2021 و در نسخه تست آن آموزش دهیم (قابل ذکر است این ویژگی در نسخه های پایین تر رویت نیز وجود دارد)

ابتدا وارد دید سه بعدی پروژه خواهید شد و می توانید جهت ثابت ماندن دید تا انتها دید مورد نظر خود را قفل نمایید ، برای این منظور ابتدا از دید سه بعدی یک Duplicate ایجاد نماییدو در اسم آن از علام نگارشی مانند }{() و ... استفاده ننمایید:

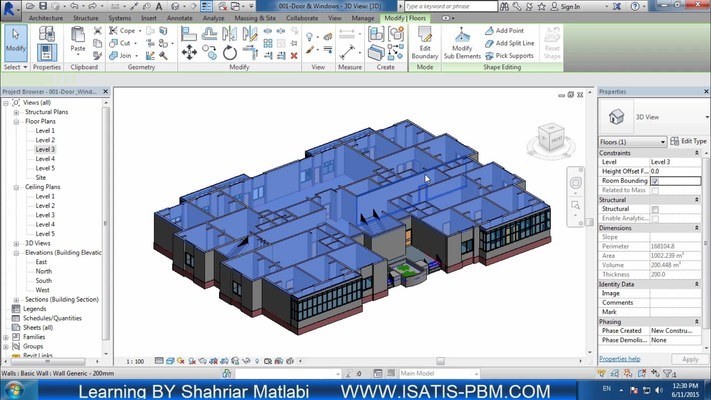

دید انفجاری از پروژه معماری



سپس از طریق گزینه Save Orientation and Lock View  دید مورد نظر را قفل نمایید :



Displace element



حال می توانید به کمک Section Box بخش مورد نظر پروژه خود را محدود کنید ، ابتدا از داخل Properties  گزینه Section Box را فعال نمایید سپس ، با فلش های موجود در اطراف آن محدوده مورد نظر را مشخص نمایید:



revit 2021



جهت دیده نشدن محدوده خطوط Section Box وارد تنظیمات Visibility / Graphics بشوید ( با شرتکات VG) سپس وارد سربرگ Annotation شده و تیک گزینه Section Box  را خاموش نمایید :



رویت 2021



حال یکی یکی قطعات مورد نظر را انتخاب کرده و از سربرگ Modify دستور Displace Element را انتخاب کرده و به کمک محورهای مختصات نمایش داده شده به سمت های مورد نظر جابجا نمایید:



revit explode



Revit architecture



در صورتی که نیاز به جابجایی چند عنصر به صورت گروهی دارید ، پس از انتخاب یکی از عناصر و اجرای دستور Displcae Element گزینه Edite  را از بخش Modify  انتخاب نموده و سپس با Add عناصر را به آن اضافه نمایید و تایید کنید و سپس آنها را جابجا کنید:


Revit mep



Revit Structure



پس از جابجایی قطعات به شکل زیر خواهید رسید :



رویت معماری



برای ترسیم خطوط فرضی و خط چین بین قطعات به شکل اصلی و به یکدیگر قطعه جابجا شده را انتخاب کنید و گزینه Path را انتخاب نمایید و سپس بر روی لبه های اشکال کلیک نمایید :



پرزانت معماری



شیت معماری



ارائه معمارانه
